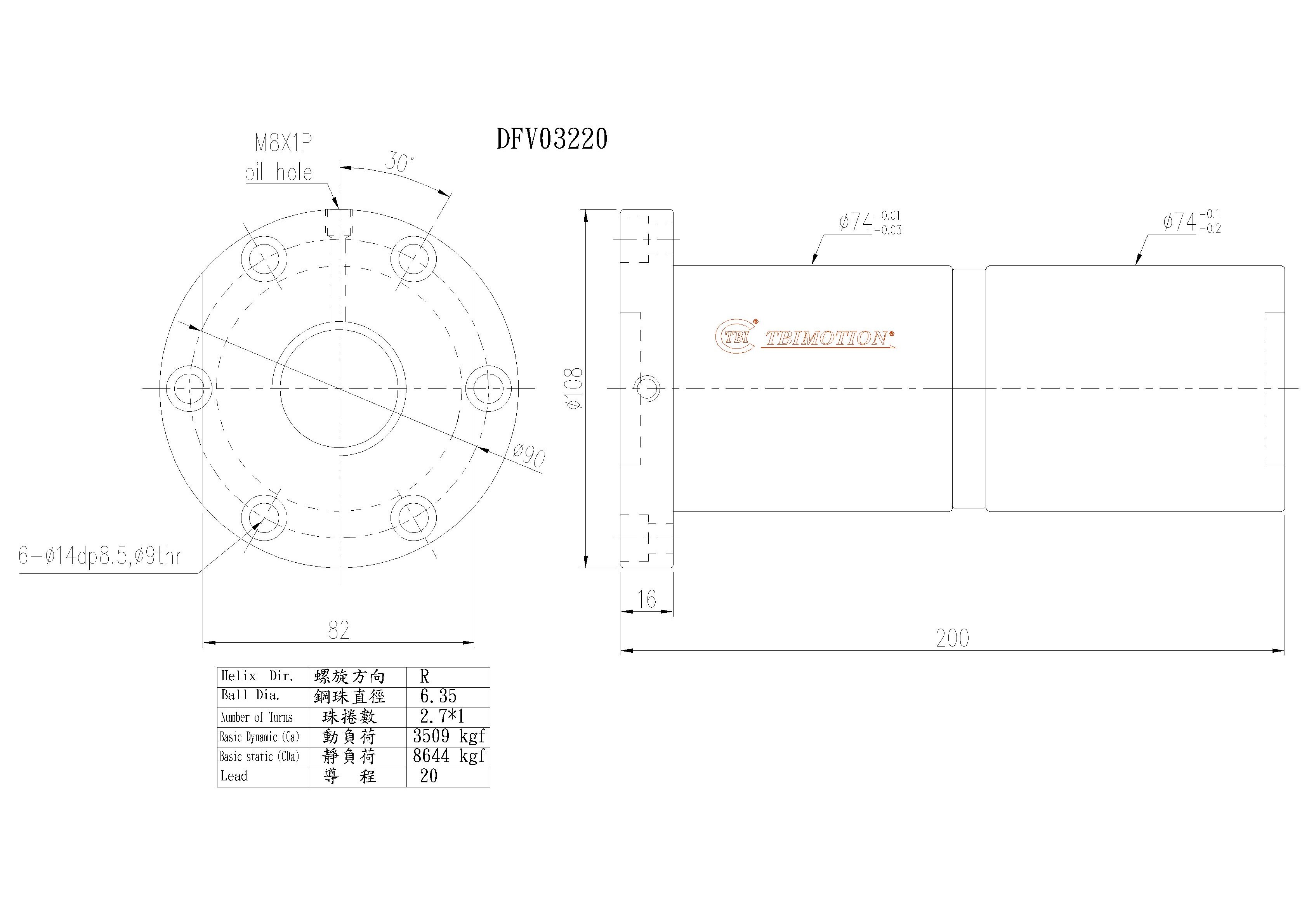

tbi滾珠絲桿DFV3204、DFV3206、DFV3208、DFV3220螺母尺寸圖示：

tbi滾珠絲桿螺母DFVR03204T1N,絲桿直徑32，導程04，珠圈數4.8*1，珠直徑2.381，全圓雙螺母，動額定負荷1517，靜額定負荷5806，剛性85.

tbi滾珠絲桿螺母DFVR03206T1N,絲桿直徑32，導程06，珠圈數4.8*1，珠直徑3.969，全圓雙螺母，動額定負荷3079，靜額定負荷9575，剛性95.

tbi滾珠絲桿螺母DFVR03208T1N,絲桿直徑32，導程08，珠圈數4.8*1，珠直徑4.762，全圓雙螺母，動額定負荷3962，靜額定負荷11547，剛性100.

tbi滾珠絲桿螺母DFVR03220T1N,絲桿直徑32，導程20，珠圈數2.7*1，珠直徑6.35，全圓雙螺母，動額定負荷3509，靜額定負荷8644，剛性61.
