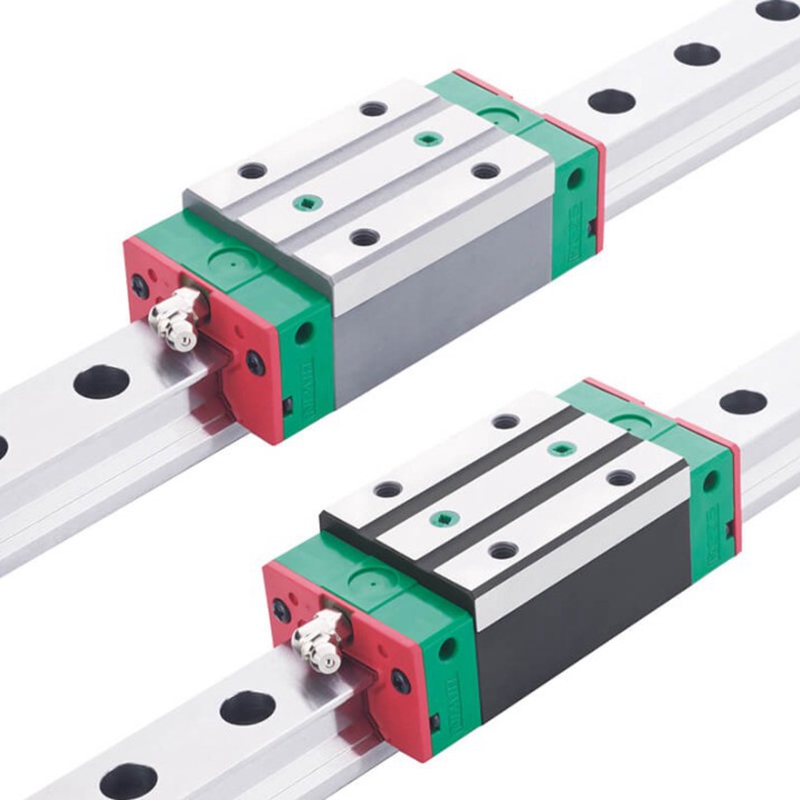

臺灣上銀直線導軌 QR系列 靜音式滾柱型直線導軌

品牌：HIWIN   產地：臺灣

特征

提升運動平順度
傳統不具同步聯結器之直線導軌開始運行時，滾動體會因推擠而造成連鎖的來回碰撞，使得摩擦阻力變動起伏劇烈。而采用SynchMotionTM技術的QR系列直線導軌由于具有滾柱同步聯結器，除了有效防止?jié)L柱進入負荷區之偏擺現象，所有滾柱被均勻的間隔排列進行循環運動，且滾柱間并無來回的碰撞，在保持一定的運動慣性下，摩擦阻力的變動幅度能有效的減少。

低噪音設計
利用滾柱同步聯結器可使?jié)L柱均勻等間隔的排列，相鄰滾柱間的撞擊金屬聲消失，尖銳的高頻聲音強度有效降低，總和的聲音強度與舊有系列比較在各個速度域有效降低約3分貝。

四方向高負荷承載能力
QR系列直線導軌采用DB(45°-45°)接觸系統，能承受上下和左右方向的負荷，讓直線導軌具有超高負載能力。在相同工作負荷的要求下，QR直線導軌相較于滾珠型直線導軌可有較小的體積，即可均勻承受高負載。

四方向皆具有超高剛性
QR系列直線導軌除了藉由搭載專利設計之同步聯結器以提升高速性能之外 ，并以滾柱型滾動體取代了滾珠，藉由滾柱與滑軌與滑塊的線接觸方式，有效減少滾柱受負載時之彈性變形，不僅能大幅提升直線導軌的剛性值，更能在高速運行下維持高精度的加工。

應用
適用于高速、寧靜與高剛性需求的產業。
規格說明


產品規格說明

QR系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、滑軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于HIWIN互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。

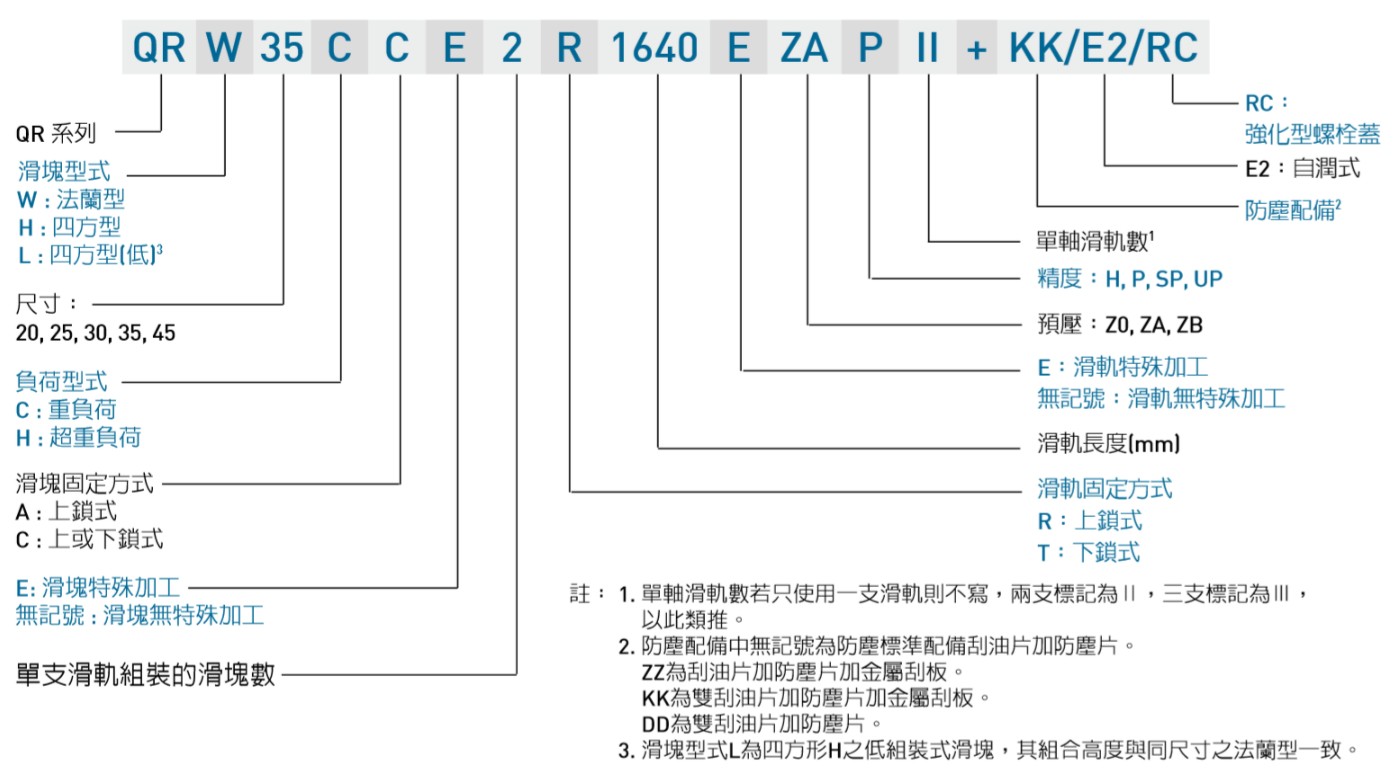

臺灣上銀直線導軌QR系列直線導軌型號解析：

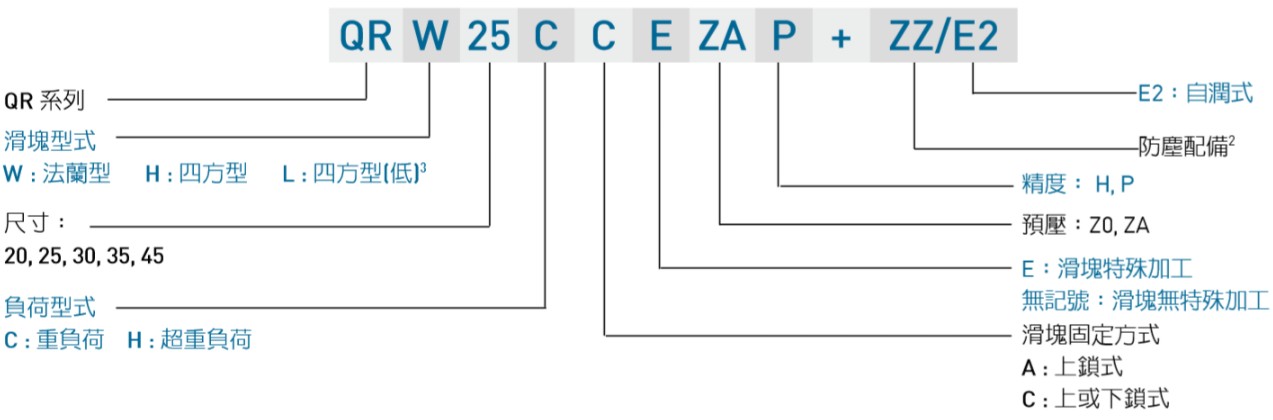

臺灣上銀直線導軌QR系列線性滑塊型號解析：

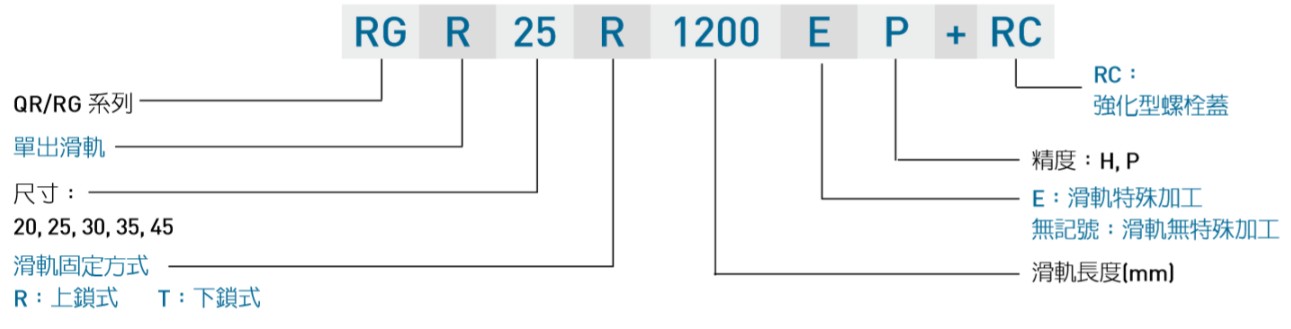

臺灣上銀直線導軌QR系列線軌型號解析：

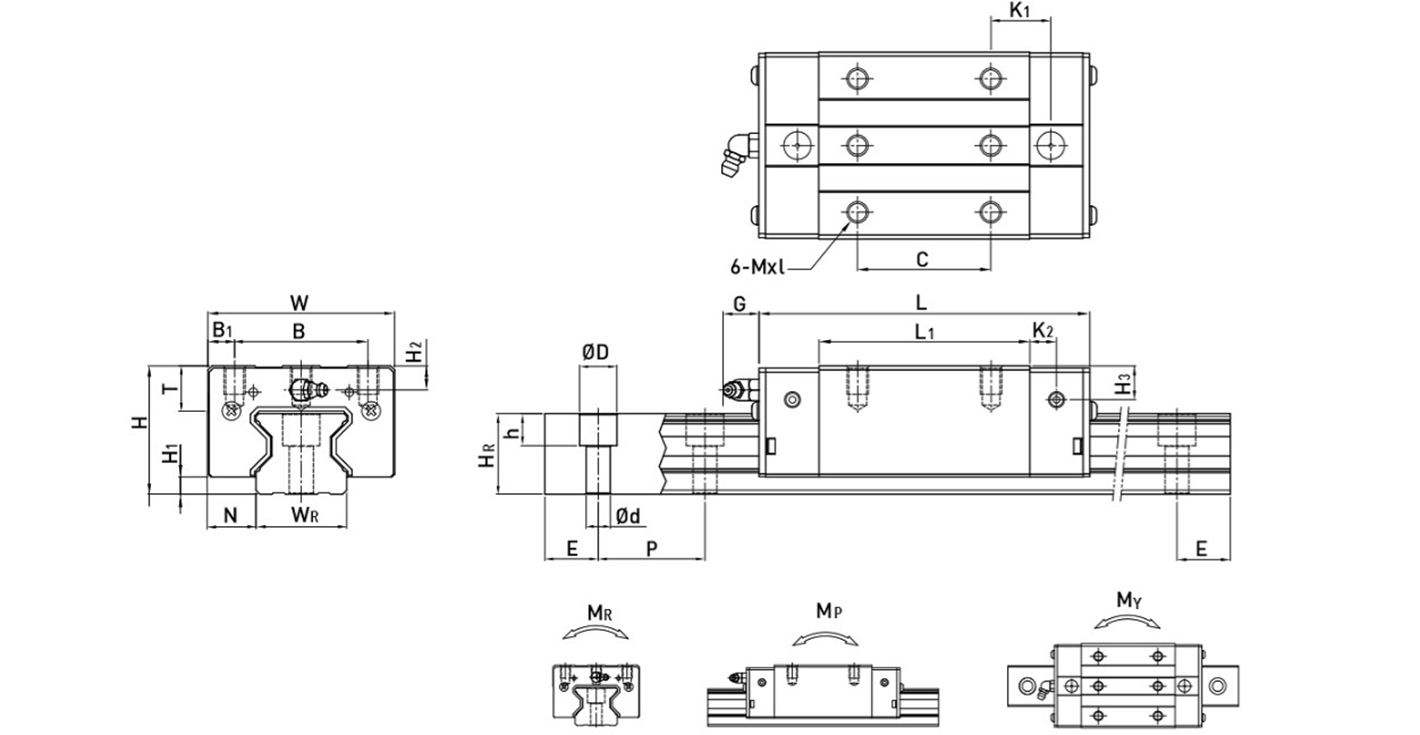

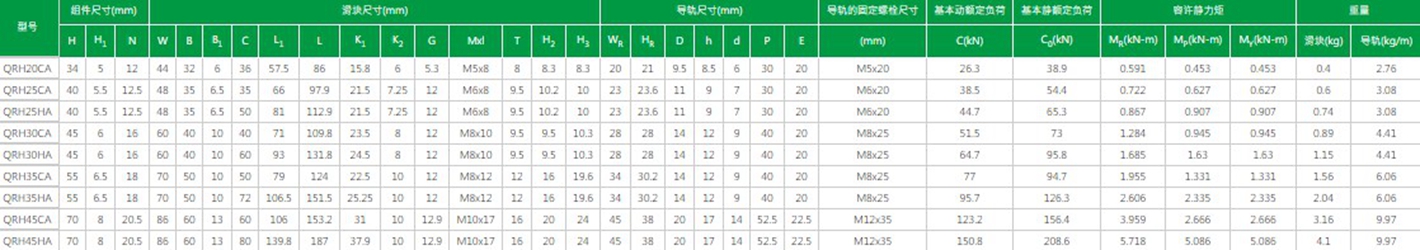

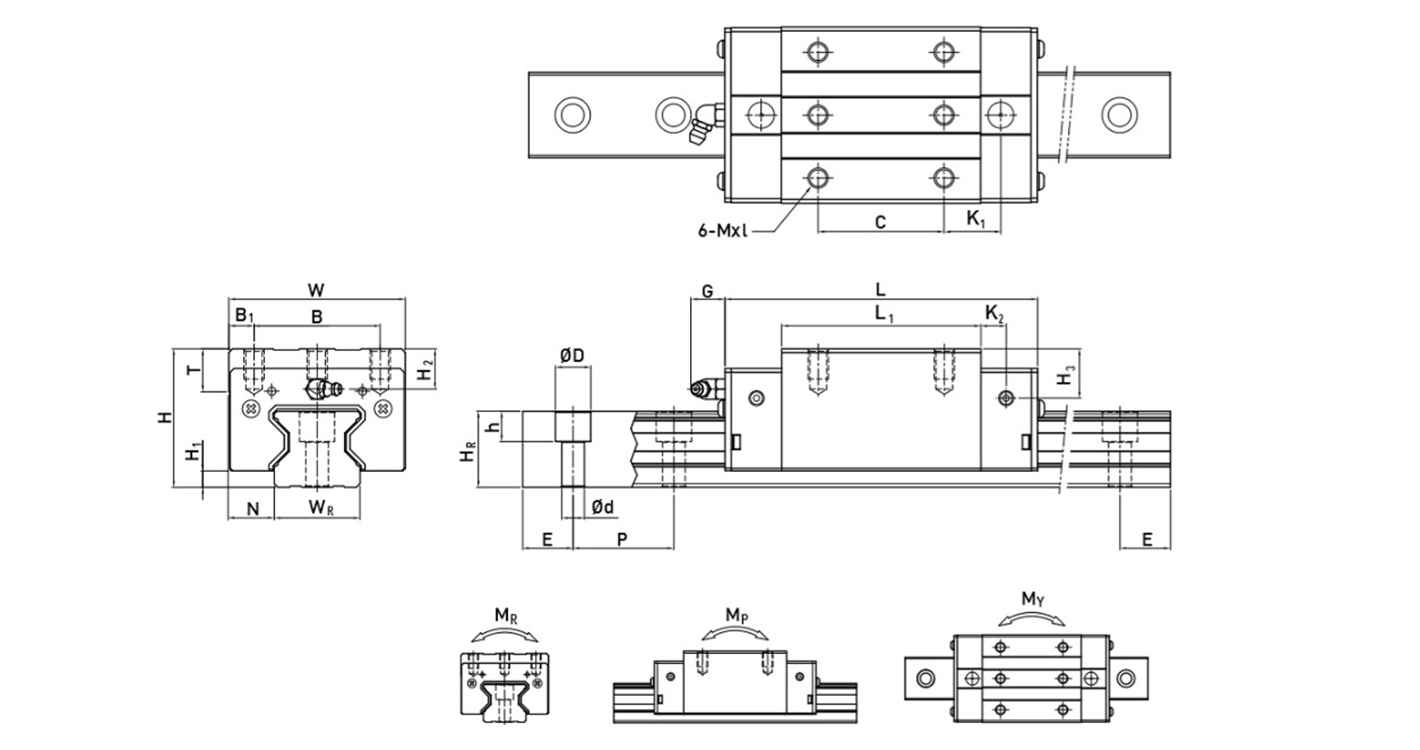

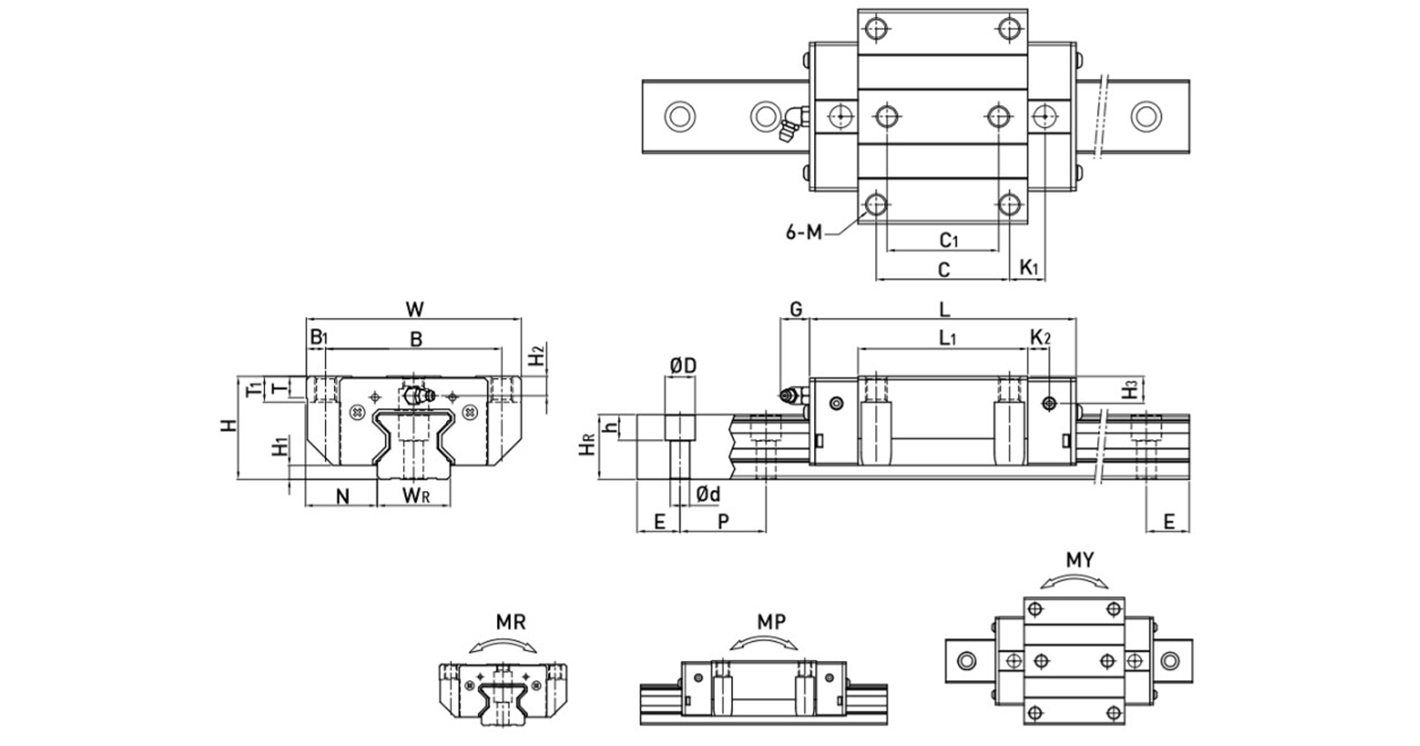

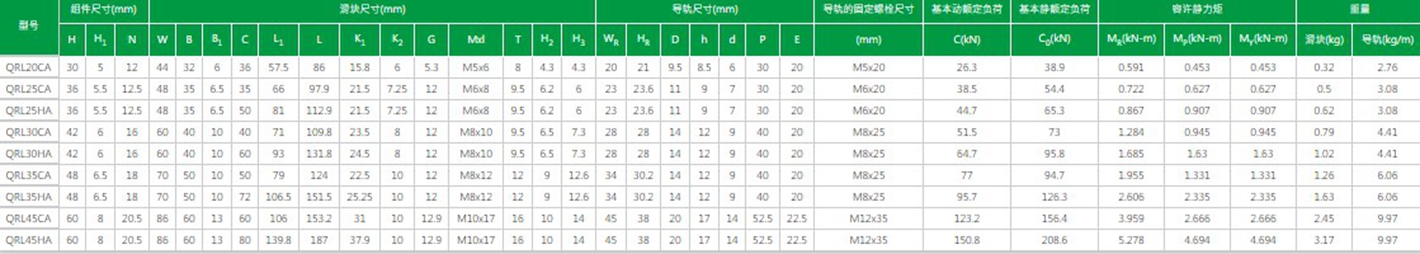

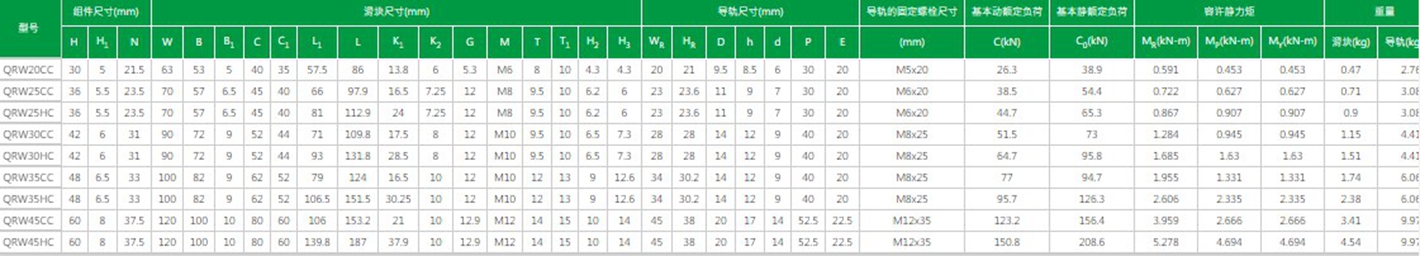

臺灣上銀直線導軌QR系列直線導軌型號及參數解析：
